●张佳静

马王堆地图是中国早期测绘技术和地图制作技术的杰出代表。它是指1973年在湖南长沙马王堆三号汉墓出土的三幅绘于帛上的地图，分别为地形图、驻军图和城邑图，推测绘图时间在汉文帝初元十二年（公元前168年）前。

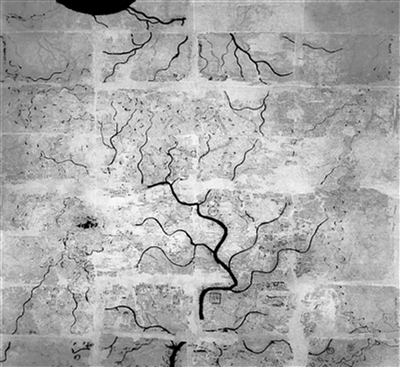

地形图为正方形，边长96厘米，上南下北，图中主要区域是当时的长沙国南部，也就是现在湘江上游的潇水流域、南岭、九嶷山及其附近地区。图上绘有河流、山脉、居民点、道路等，内容丰富、笔法熟练、符号设计具有一定原则，体现出很好的绘制技术。

驻军图长98厘米，宽78厘米，上南下北，其中军事内容用红色表示，其他要素用黑、青二色表示，这是我国目前发现的最早的彩色地图，图中主要区域位于今湖南南部宁远九嶷山与南岭之间，绘有山脉、河流、居民点，图中着重标出九支军队的驻地、防区、军事设施和行动路线。汉高祖吕后末年，割据岭南的南越王赵佗向长沙国南部发起进攻，朝廷及长沙国随即派兵征剿，驻军图可能就是此次征战时使用的一幅地图。

城邑图残破严重，长48厘米，残存部分宽约48厘米，据推测图中内容是长沙国丞相利苍的城邑和墓茔。

地形图和驻军图所绘的南岭地区地形复杂，步测无法测出地物间的水平直线距离，但图中主要区域的图形轮廓、河流分布与现代地图均大体接近，因而推测这两幅图均在实地勘测的基础上测绘而成，地形图也被认为是世界上现存最早的实测地图。据文献记载，同时代的罗马也出现了实测的土地勘测图，但是没有保存下来。

西汉以前，古人已经掌握了“准、绳、规、矩”四种测绘工具，并使用司南测定方位，再应用《周髀算经》中的“重差法”和“日高术”，便可获得测量数据，再依据分率（比例尺），使用统一的图例，将测绘数据绘制于帛上，便可成图。
